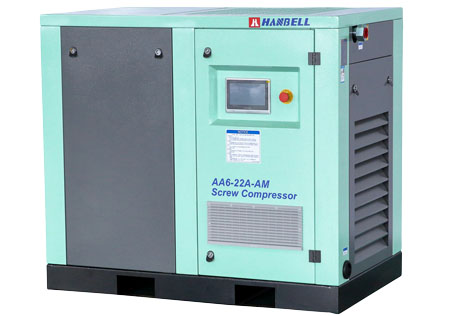

Hanbell 6系列螺杆式空气压缩机

Hanbell 6系列:

AA6直联传动机组系列

AA6直联永磁变频机组系列

主要参数：

功率段：7.5～355kW

排气量：1.1～65.0m3/min

工作压力：0.8～1.3MPa

资料下载

AA6直联传动机组系列产品特点

AA6直联传动机组系列规格参数

AA6直联永磁变频机组系列产品特点

AA6直联永磁变频机组系列规格参数

产品样本和技术手册

1.外观美观大方、整机占地面积小，平台及零件通用性高。

2.直联传动、搭载高效品牌电机、效率高，可靠性好，转速低、稳定性好。

3.进气系统采用高效过滤器，旋风分离+纳米涂层精密过滤，过滤精度达到1um。

4.钢管+平面/挠性接头设计、有效防止管路泄漏。

5.轴流风机冷却系统，结构精简又可靠，耐用性强。
离心风机冷却系统，独特品字形冷却器设计，节能，可靠性高。

6.进气系统采用高效过滤器，旋风分离+纳米涂层精密过滤，过滤精度达到1um。

AA6直联传动机组系列技术参数表

型号（Model）	电机功率（kW）	排气压力（bar）	容积流量（m³/min）	出口尺寸（inch）	机组净重（kg）	外形尺寸（LWH）mm
AA6-22A	22	8	3.7	Rp1	620	13808501160
		10	3.0
		13	2.9
AA6-37A	37	8	6.8	Rp1-1/2	860	150010001330
		10	4.7
		13	4.6
AA6-45A	45	8	8.0	Rp1-1/2	1420	150010001330
		10	6.5
		13	5.5
AA6-55A	55	8	9.8	DN50	1450	190015001600
		10	7.7
		13	6.5
AA6-75A	75	8	13.1	DN50	2040	250016001700
		10	9.5
		13	9.0
AA6-90A	90	8	16.8	DN65	2050	250016001700
		10	12.6
		13	11.6
AA6-110A	110	8	20.0	DN80	3070	260018501800
		10	15.1
		13	12.1
AA6-132A	132	8	23.2	DN80	3050	260018501800
		10	19.0
		13	15.4
AA6-160A	160	8	28.2	DN100	3990	328018802120
		10	22.3
		13	19.1
AA6-185A	185	8	32.3	DN100	4200	328018802120
		10	26.5
		13	21.8
AA6-200A	200	8	35.6	DN100	4480	305020002000
		10	31.3
		13	24.5
AA6-220A	220	8	38.4	DN100	6000	345020002150
		10	33.5
		13	28.2
AA6-250A	250	8	42.6	DN125	6010	350021002150
		10	38.0
		13	33.3
AA6-280A	280	8	47.0	DN125	6700	350021002150
		10	42.6
		13	37.8
AA6-315A	315	8	52.3	DN125	7000	350021002150
		10	46.3
		13	42.4
AA6-355A	355	8	65.0	DN125	8000	450021502250
		10	51.7
		13	46.1

1.上述技术参数依据ISO1217，吸气温度：20℃；相对湿度：60%；吸气压力：0.1MPa。

2.除上述各机型：0.3MPa~1.6MPa参数选型，请接洽和记娱乐销售人员。

3.除标准电压为380V，三相，50HZ，若有需求其他规格，请接洽和记娱乐销售人员。

4.各系列均备有水冷式机型，请接洽和记娱乐销售人员。

5.本公司持有所有规范之设计修改权利，最终参数以实际为准。

1.外观美观大方，整机占地面积小，平台及零件通用性高。

2.改进型冷却器面积富裕度大，排气温度低。

3.采用双变频控制，主机变频+风机变频，运行更节能。

4.在不拆卸机头或电机情况下，方便服务人员更换联轴器弹性体。

5.采用永磁变频电机，具有效率高、启动转矩大、结构合理、外形新颖美观等特点。

6.进气系统采用高效过滤器，旋风分离+纳米涂层精密过滤，过滤精度达到1um。

AA6直联永磁变频机组系列技术参数表

型号（Model）	电机功率（kW）	排气压力（bar）	容积流量（m³/min）	出口尺寸（inch）	机组净重（kg）	外形尺寸（LWH）mm
AA6-08A-AM	7.5	8	0.4~1.1	Rp3/4	320	11007001020
		10	0.4~1.0
		13	0.3~0.8
AA6-11A-AM	11	8	0.6~1.6	Rp3/4	340	11007001020
		10	0.6~1.4
		13	0.5~1.2
AA6-15A-AM	15	8	1.0~2.4	Rp1-1/4	470	13508301200
		10	0.8~2.1
		13	0.7~1.8
AA6-18A-AM	18.5	8	1.2~3.0	Rp1-1/4	540	13508301200
		10	0.9~2.4
		13	0.8~2.0
AA6-22A-AM	22	8	1.5~3.7	Rp1-1/4	550	13508301200
		10	1.2~3.0
		13	1.2~2.9
AA6-30A-AM	30	8	1.9~4.7	Rp1-1/2	740	14509501300
		10	1.5~3.7
		13	1.4~3.6
AA6-37A-AM	37	8	2.7~6.8	Rp1-1/2	740	14509501300
		10	1.9~4.7
		13	1.8~4.6
AA6-45A-AM	45	8	3.2~8.0	DN50	1320	190015001600
		10	2.6~6.5
		13	2.1~5.5
AA6-55A-AM	55	8	3.9~9.8	DN50	1350	190015001600
		10	3.1~7.7
		13	2.6~6.5
AA6-75A-AM	75	8	5.2~13.1	DN50	1780	250016001700
		10	3.8~9.5
		13	3.6~9.0
AA6-90A-AM	90	8	6.7~16.8	DN65	1940	250016001700
		10	5.0~12.6
		13	4.6~11.6
AA6-110A-AM	110	8	8.0~20.0	DN80	2700	260018501800
		10	6.0~15.1
		13	4.8~12.1
AA6-132A-AM	132	8	9.3~23.2	DN80	2870	260018501800
		10	7.6~19.0
		13	6.2~15.4
AA6-160A-AM	160	8	11.3~28.2	DN100	3580	328018802120
		10	8.9~22.3
		13	7.6~19.1
AA6-185A-AM	185	8	12.9~32.3	DN100	3900	328018802120
		10	10.6~26.5
		13	8.7~21.8
AA6-200A-AM	200	8	14.2~35.6	DN100	4280	305020002000
		10	12.5~31.3
		13	9.8~24.5
AA6-220A-AM	220	8	15.4~38.4	DN100	5500	305020002000
		10	13.4~33.5
		13	11.3~28.2
AA6-250A-AM	250	8	17.1~42.6	DN125	5800	380021002150
		10	15.2~38.0
		13	13.3~33.3
AA6-280A-AM	280	8	18.8~47.0	DN125	6600	380021002150
		10	17.1~42.6
		13	15.1~37.8
AA6-315A-AM	315	8	20.9~52.3	DN125	6900	380021002150
		10	18.5~46.3
		13	17.0~42.4
AA6-355A-AM	355	8	26.0~65.0	DN125	7900	450021502250
		10	20.7~51.7
		13	18.4~46.1
