Hanbell ATC系列：
无油离心式空气压缩机
主要参数：
功率段：300～4500 kW
排气量：70～900 m³/min
工作压力：3.5~25 bar
1.外观美观大方、整机噪音低、重量轻。
2.自主研发机体，AGMA13级齿轮，确保了齿轮啮合和传动的高效可靠。
3.进气系统采用高效过滤器，过滤精度达到1um。
4.管壳式冷却器，水走管程，气走壳程；内表面防腐处理，具有高传热效率和高耐腐蚀性，冷却器芯可以互换，便于清洗。
5.离心机专用润滑油，确保齿轮润滑；在线可切换过滤器，可不停机更换过滤器。
6.采用进口进气导叶阀，可以提供更宽的调节范围，响应速度快和控制精度高，开度信号和实际开度偏差小，气流扰动小，调节稳定。
7.高效油雾风机：有效防止润滑油氧化，电动控制、便于检测，处理精度0.3μm。
8.西门子可编程控制器，可实时检测、控制并保护机组稳定可靠的运行，支持远程DCS，RS485控制。
9.电气控制采用品牌电气元件，配置和记娱乐物联网，支持电脑或手机APP，实现对空压机系统远程实时监控，轻松实现运行数据查询,故障预警，历史信息存储等功能，全面掌握空压机系统的运行状况，为您的空压机系统保驾护航。

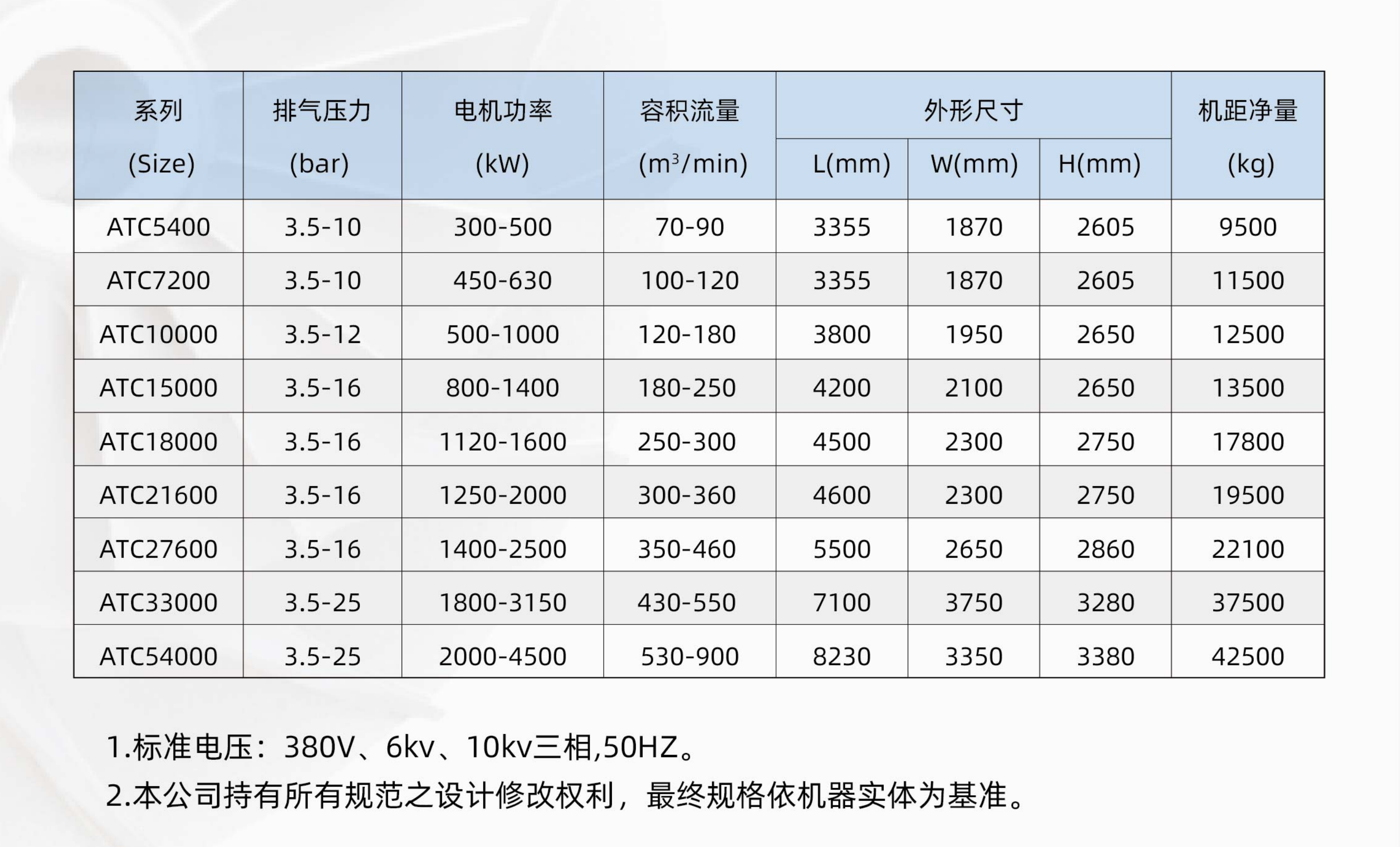

技术参数表 | |||||||
| 系列 (Size) | 排气压力 (bar) | 电机功率 (kW) | 容积流量 (m3/min) | 外形尺寸 | 机距净量 (kg) | ||
| L(mm) | w(mm) | H(mm) | |||||
| ATC5400 | 3.5-10 | 300-500 | 70-90 | 3355 | 1870 | 2605 | 9500 |
| ATC7200 | 3.5-10 | 450-630 | 100-120 | 3355 | 1870 | 2605 | 11500 |
| ATC10000 | 3.5-12 | 500-1000 | 120-180 | 3800 | 1950 | 2650 | 12500 |
| ATC15000 | 3.5-16 | 800-1400 | 180-250 | 4200 | 2100 | 2650 | 13500 |
| ATC18000 | 3.5-16 | 1120-1600 | 250-300 | 4500 | 2300 | 2750 | 17800 |
| ATC21600 | 3.5-16 | 1250-2000 | 300-360 | 4600 | 2300 | 2750 | 19500 |
| ATC27600 | 3.5-16 | 1400-2500 | 350-460 | 5500 | 2650 | 2860 | 22100 |
| ATC33000 | 3.5-25 | 1800-3150 | 430-550 | 7100 | 3750 | 3280 | 37500 |
| ATC54000 | 3.5-25 | 2000-4500 | 530-900 | 8230 | 3350 | 3380 | 42500 |
1.标准电压：380V，6kV，10kV三相，50HZ。 2.本公司持有所有规范之设计修改权利，最终规格依机器实体为基准。 | |||||||
